Умный дом как бонус для гостей: что получилось на практике

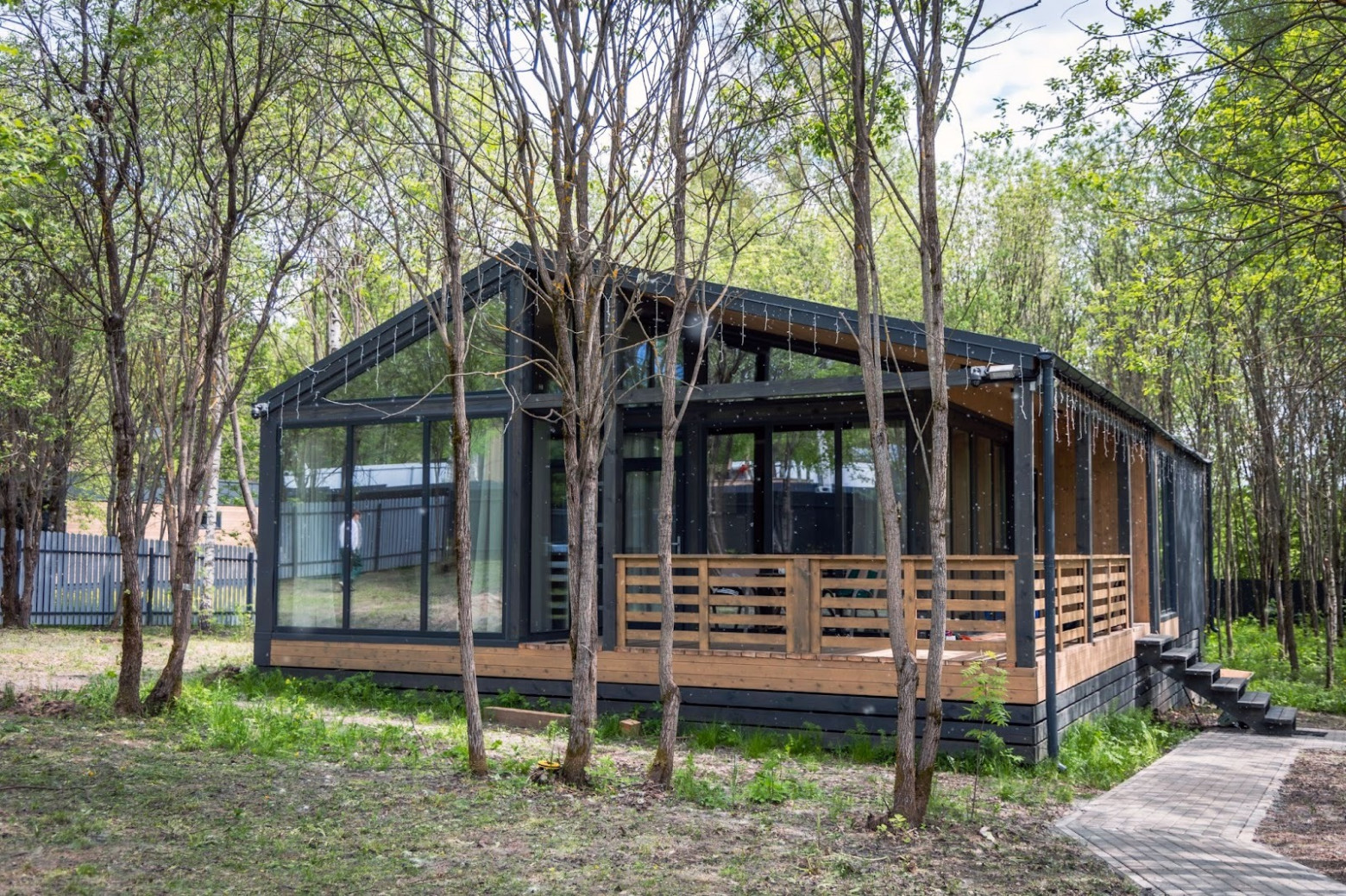

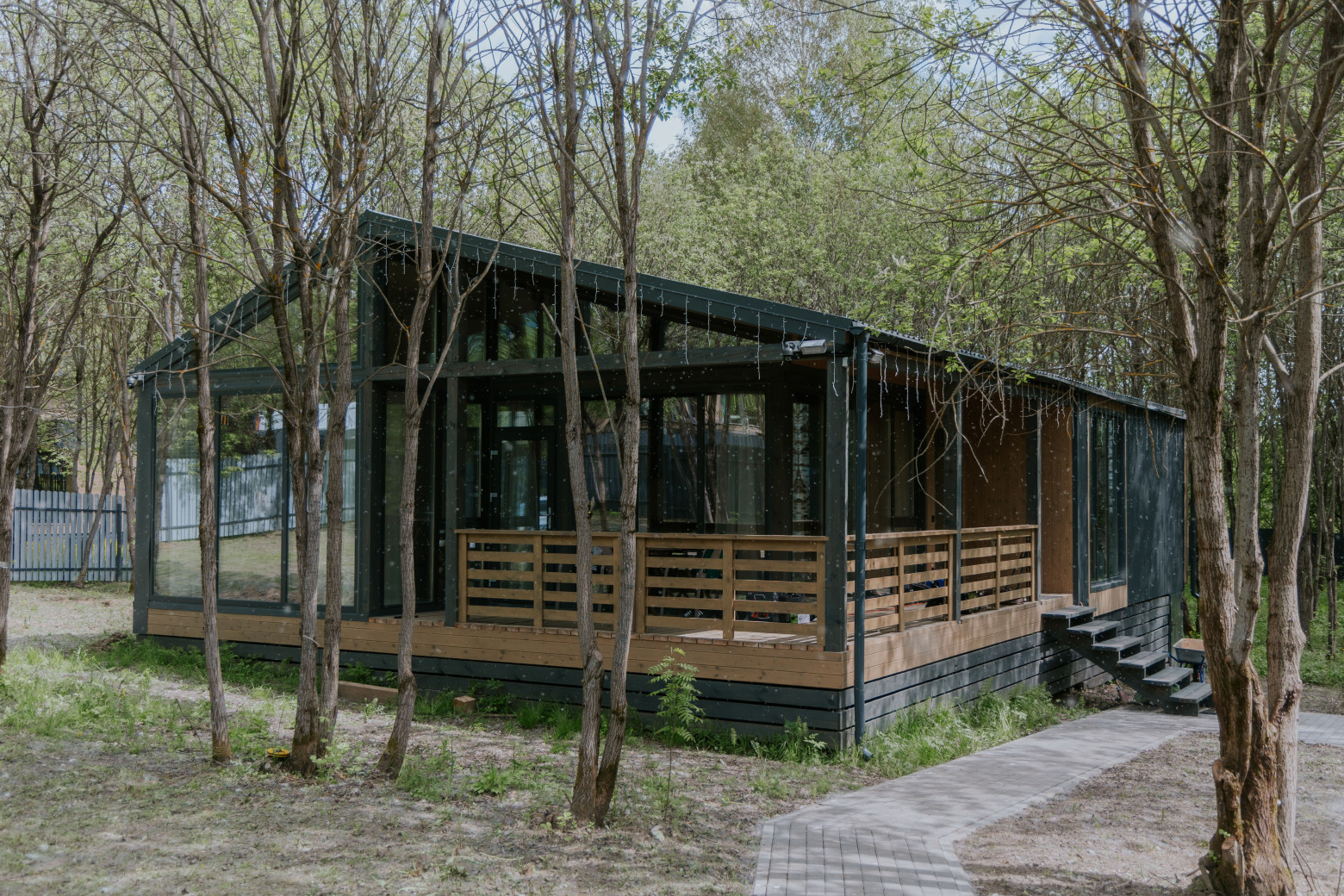

Сегодня расскажем об объекте, который интересен не дизайном, а подходом. Речь идет о доме под аренду недалеко от Переславля-Залесского. Его построили с обычной электрикой, а позже добавили автоматизацию на базе Home Assistant и голосовое управление через Алису.

В статье разберем, повышает ли умный дом реальную ценность жилья для гостей. Покажем, как спроектировать систему так, чтобы ей могли пользоваться неподготовленные арендаторы, что делать с теми, кому автоматизация не нужна, и какую практическую пользу владелец получает от удаленной диспетчеризации.

Введение

Дом изначально не проектировали как умный — автоматизацию добавляли уже после строительства, в готовый объект.

Владелец дома, Павел, работает в компании ИНЖ Сервис, основной профиль которой — электрика и щитовое оборудование.

Все электрические сети в доме проложили строители по классической схеме: выключатели разрывают цепи питания светильников, розеточные группы подключены напрямую к автоматическим выключателям. При этом владельцу было важно получить возможность удаленно контролировать инженерные системы дома и одновременно повысить его ценность в глазах гостей за счет автоматизации.

Дополнительные фото

Архитектура системы автоматизации

В основе системы — контроллер Wiren Board 7. Он управляет всеми проводными устройствами и отвечает за диспетчеризацию.

На отдельном компьютере запущен Home Assistant. Он используется как интерфейс для владельца и гостей, а также служит точкой интеграции с голосовым управлением через Яндекс Алису.

Отдельно используется беспроводная система HITE PRO: в подрозетниках установлены релейные модули для управления освещением в гостиной.

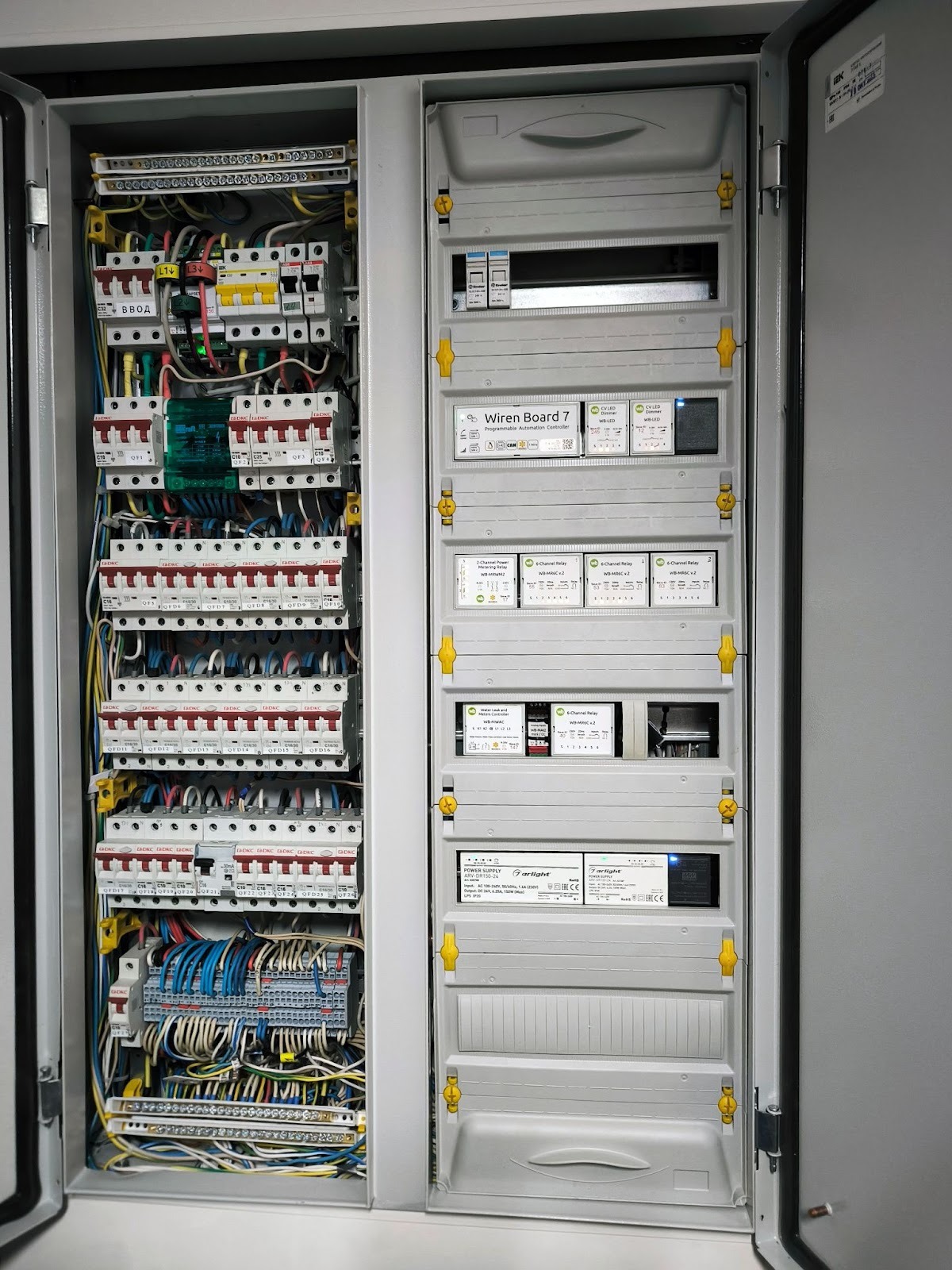

Под спойлером разберем щит и функции модулей в нем.

Освещение, шторы и ворота

Освещение в доме автоматизировано выборочно. Это осознанное решение: автоматизацию применяли только в тех зонах, где она действительно добавляет ценность для гостей.

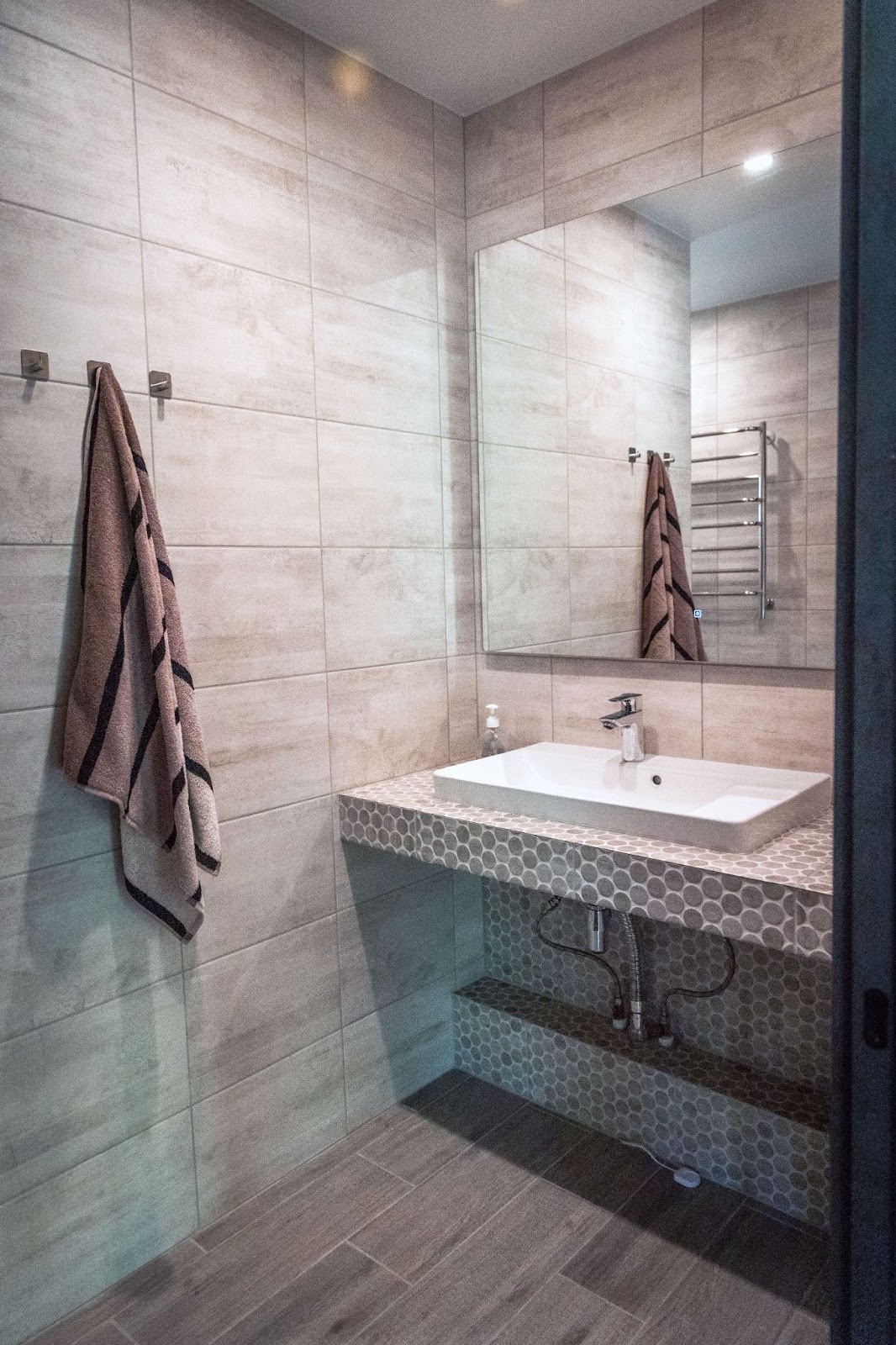

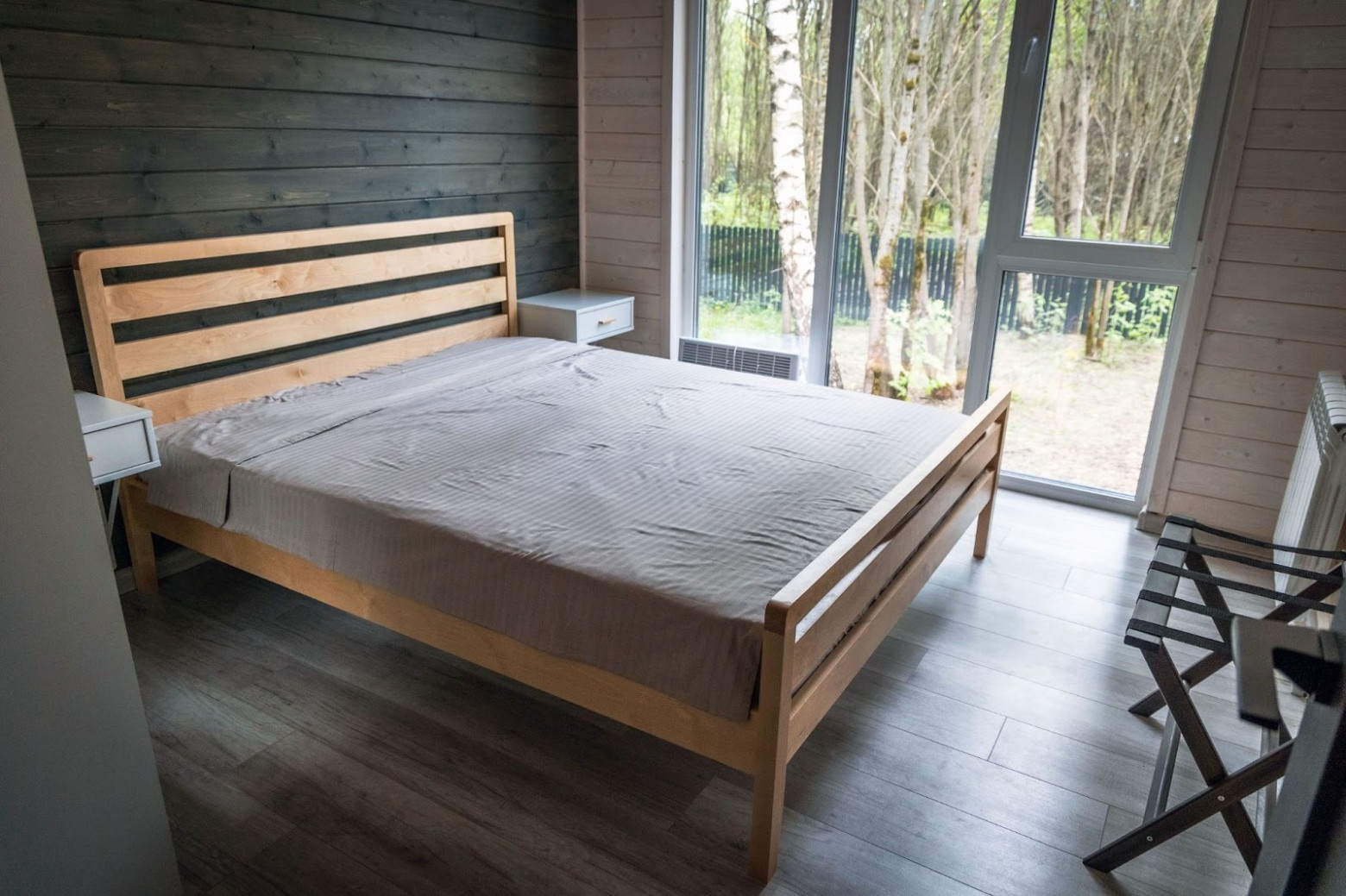

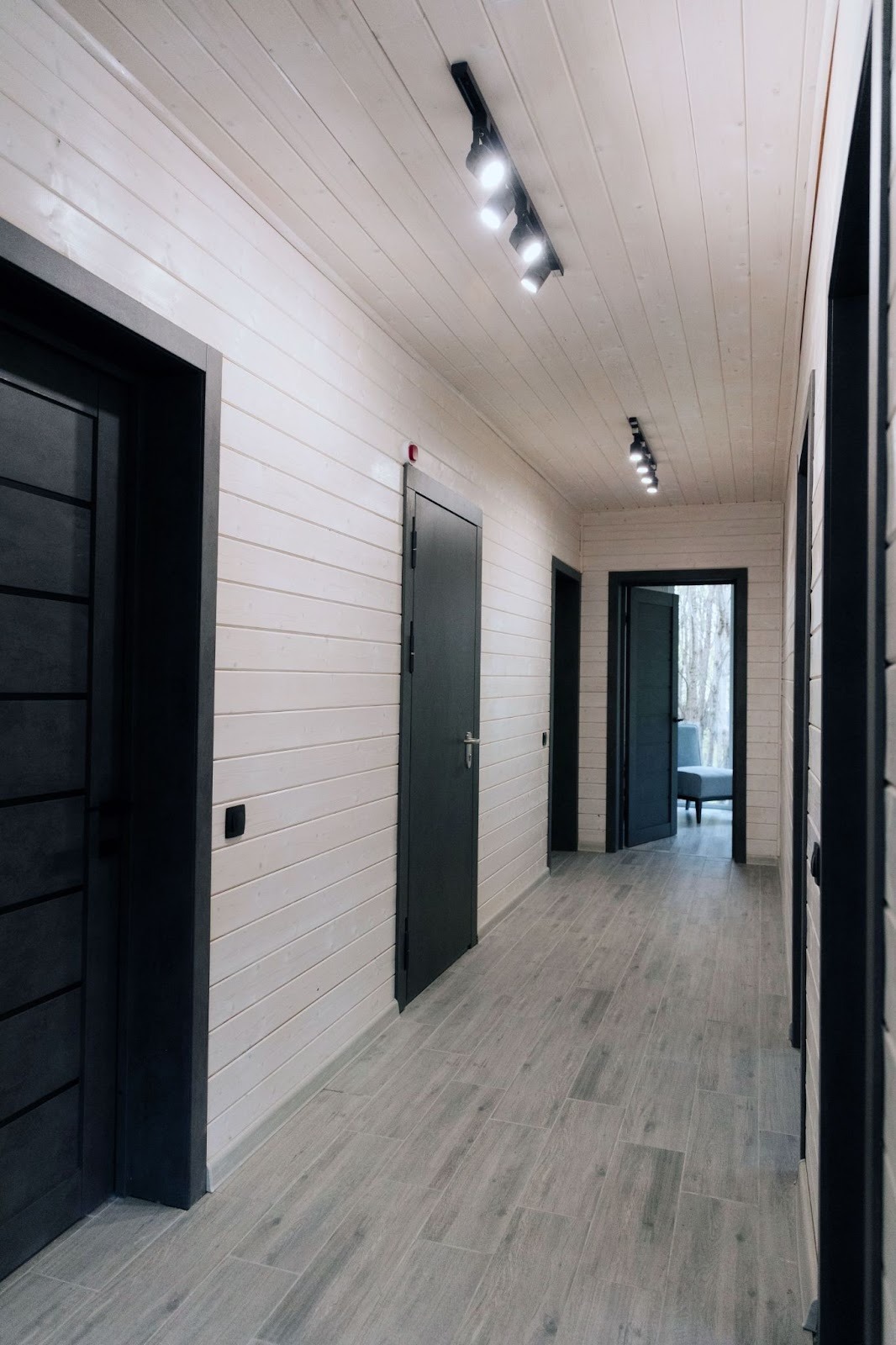

В спальнях, прихожей и санузле свет включается стандартными выключателями и никак не интегрирован в систему автоматизации.

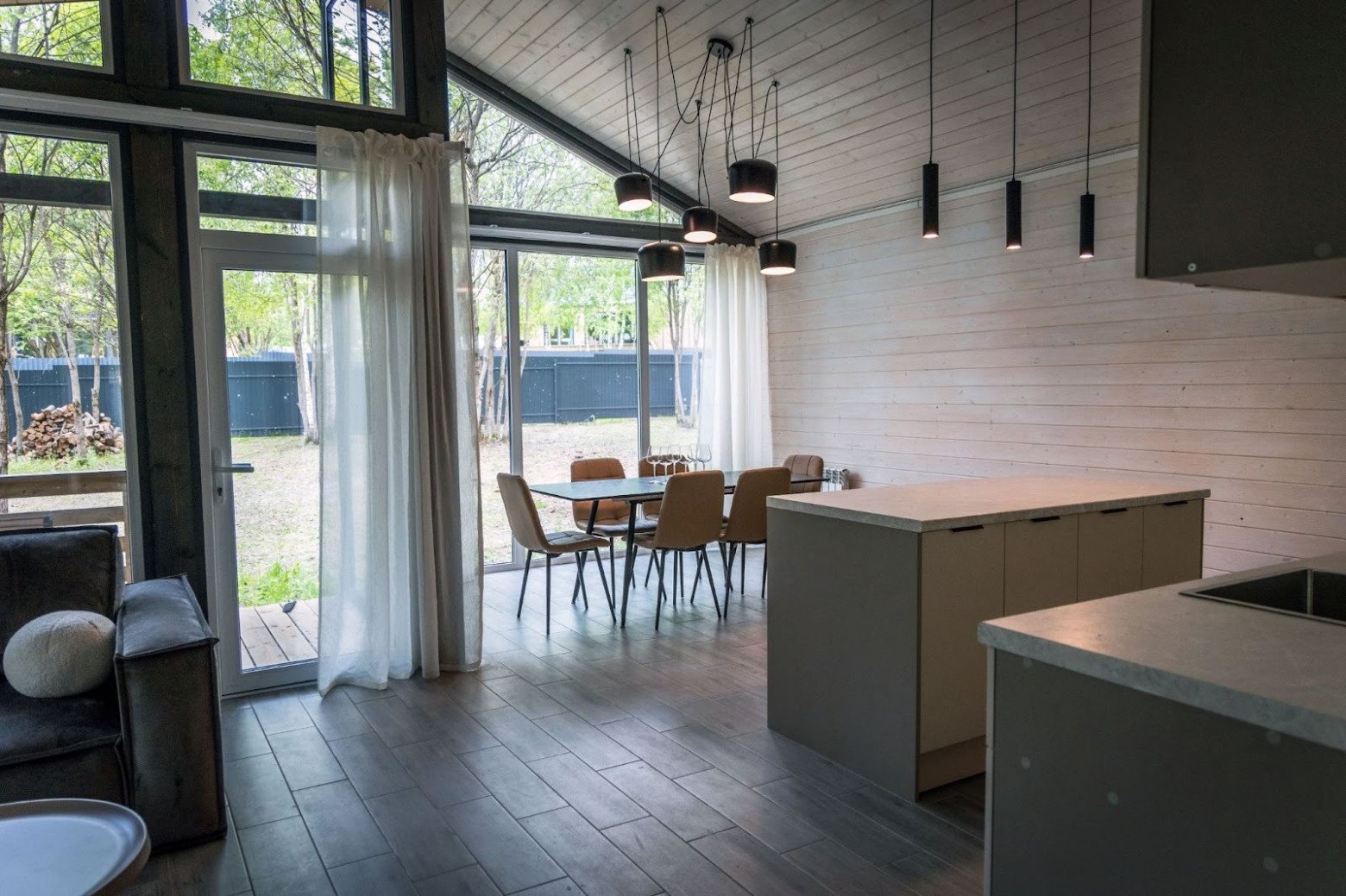

Умное освещение сосредоточено в гостиной — основном общественном пространстве дома. Потолочный свет здесь управляется релейными модулями HITE PRO, установленными в подрозетниках. Эти модули поддерживают управление через Яндекс Алису, поэтому потолочный свет можно включать как голосом, так и обычными настенными выключателями.

Помимо потолочного света, в гостиной реализовано декоративное и сценарное освещение. Светодиодные ленты подключены к модулям WB-LED и используются для подсветки стен и потолка. Также в гостиной установлен отдельный анимационный светильник, который участвует в сценариях и управляется через реле. Дополнительно используется адресная RGB-подсветка карнизов: она интегрирована в Home Assistant через собственный контроллер и участвует в сценариях светомузыки.

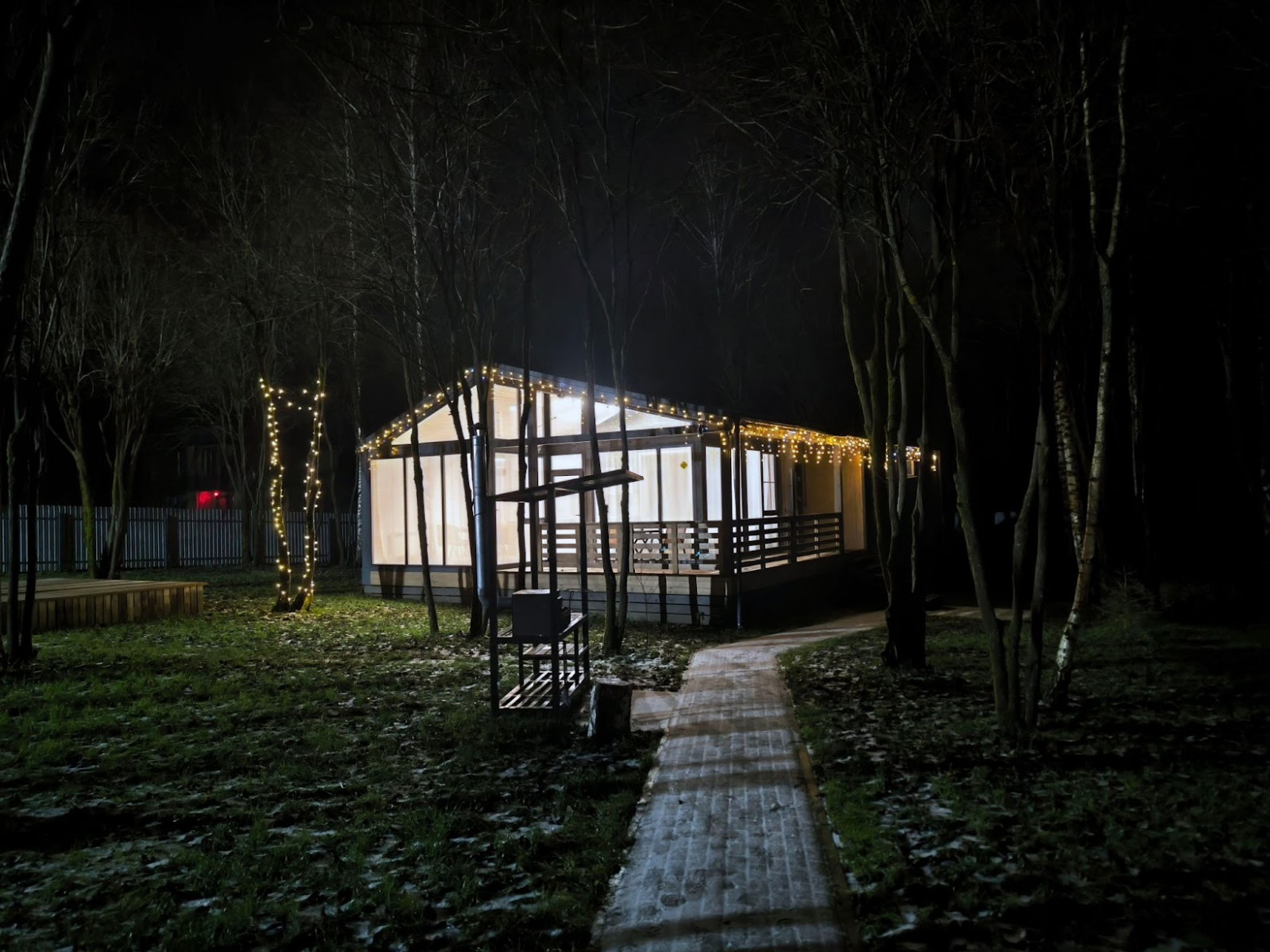

Наружное освещение — фасад, гирлянды, подсветка участка и декоративная иллюминация — подключено к релейным модулям WB-MR6C v.2 и работает по расписанию. В тех цепях, где нагрузочной способности реле недостаточно, применяются контакторы.

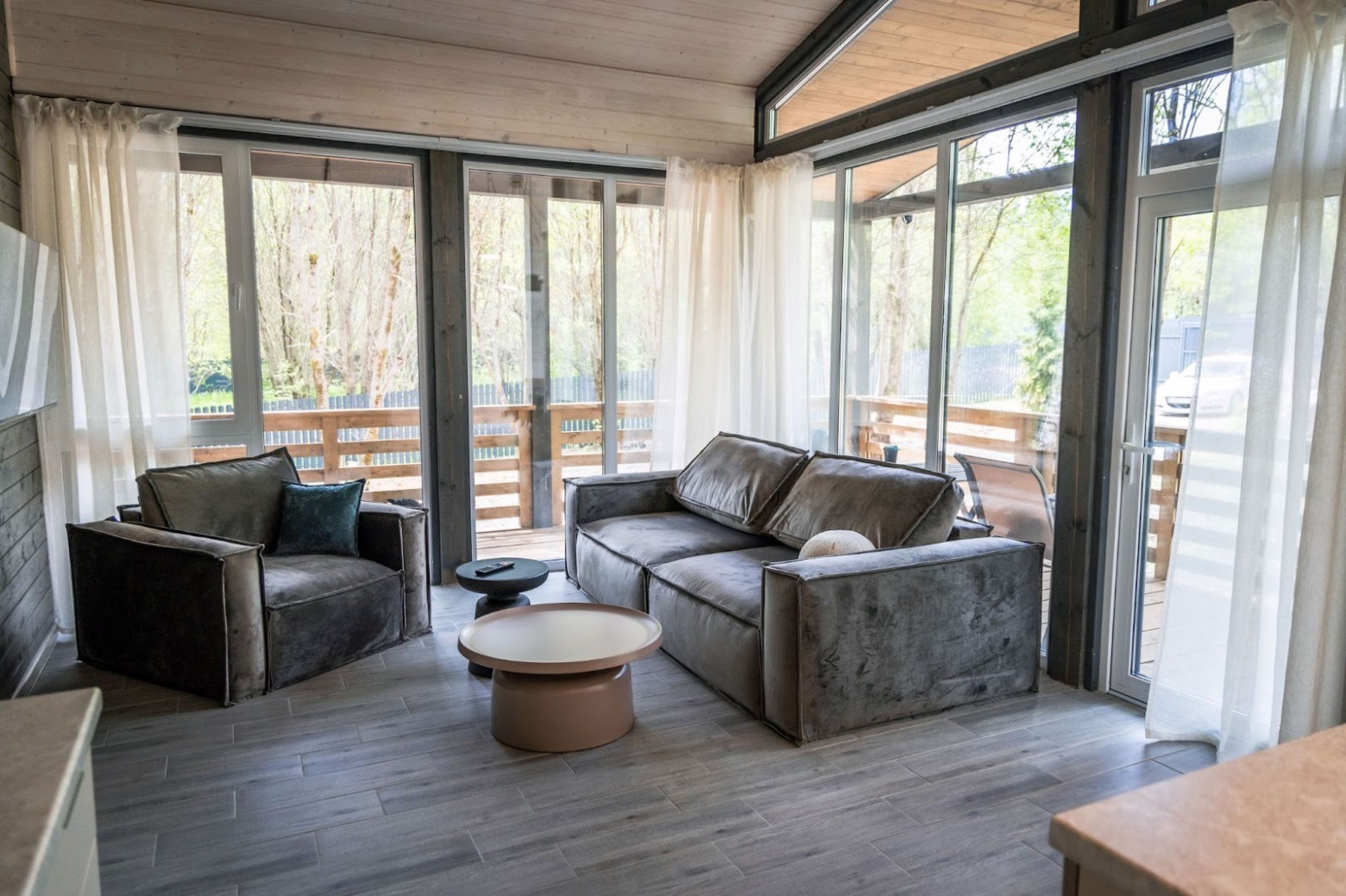

В доме реализовано автоматическое управление шторами на базе приводов с интерфейсом Modbus и обратной связью по положению. Это позволяет открывать и закрывать шторы на заданный процент как голосовыми командами через Алису, так и в сценариях автоматизации. Шторы участвуют в сценариях совместно с освещением и музыкой.

Въездные ворота открываются и закрываются по команде из интерфейса Home Assistant или голосом через Алису. Управление реализовано через входы комплектной автоматики ворот (сухой контакт). Обратная связь по положению отсутствует, система хранит только последнюю отправленную команду.

Отопление

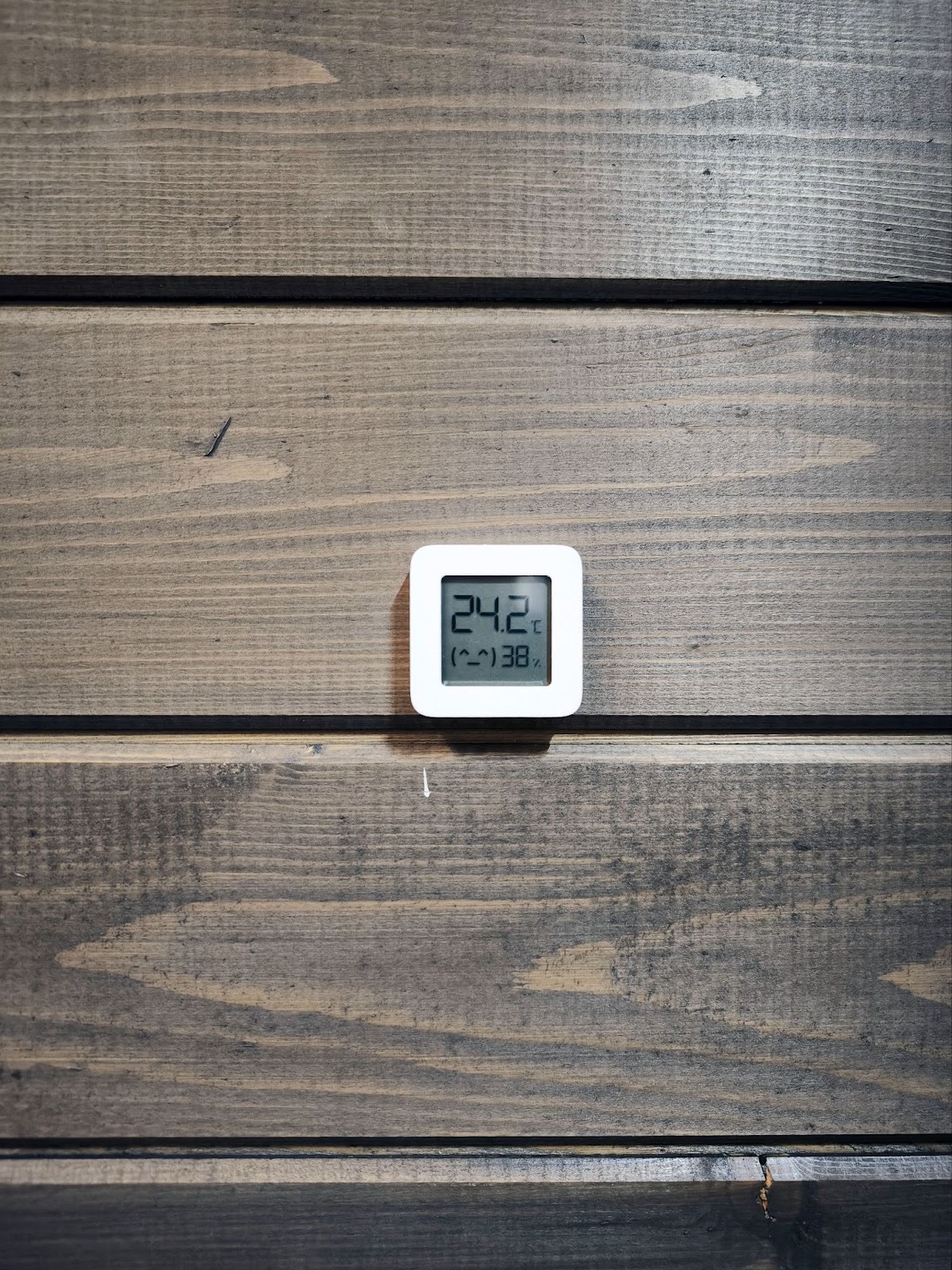

В жилых помещениях установлены настенные беспроводные датчики Mi Temperature and Humidity Monitor 2, которые измеряют температуру и влажность. Датчики подключены к серверу Home Assistant по Bluetooth. В гостиной дополнительно установлен Zigbee-датчик температуры, добавленный позднее для измерения температуры во второй точке помещения и повышения точности регулирования.

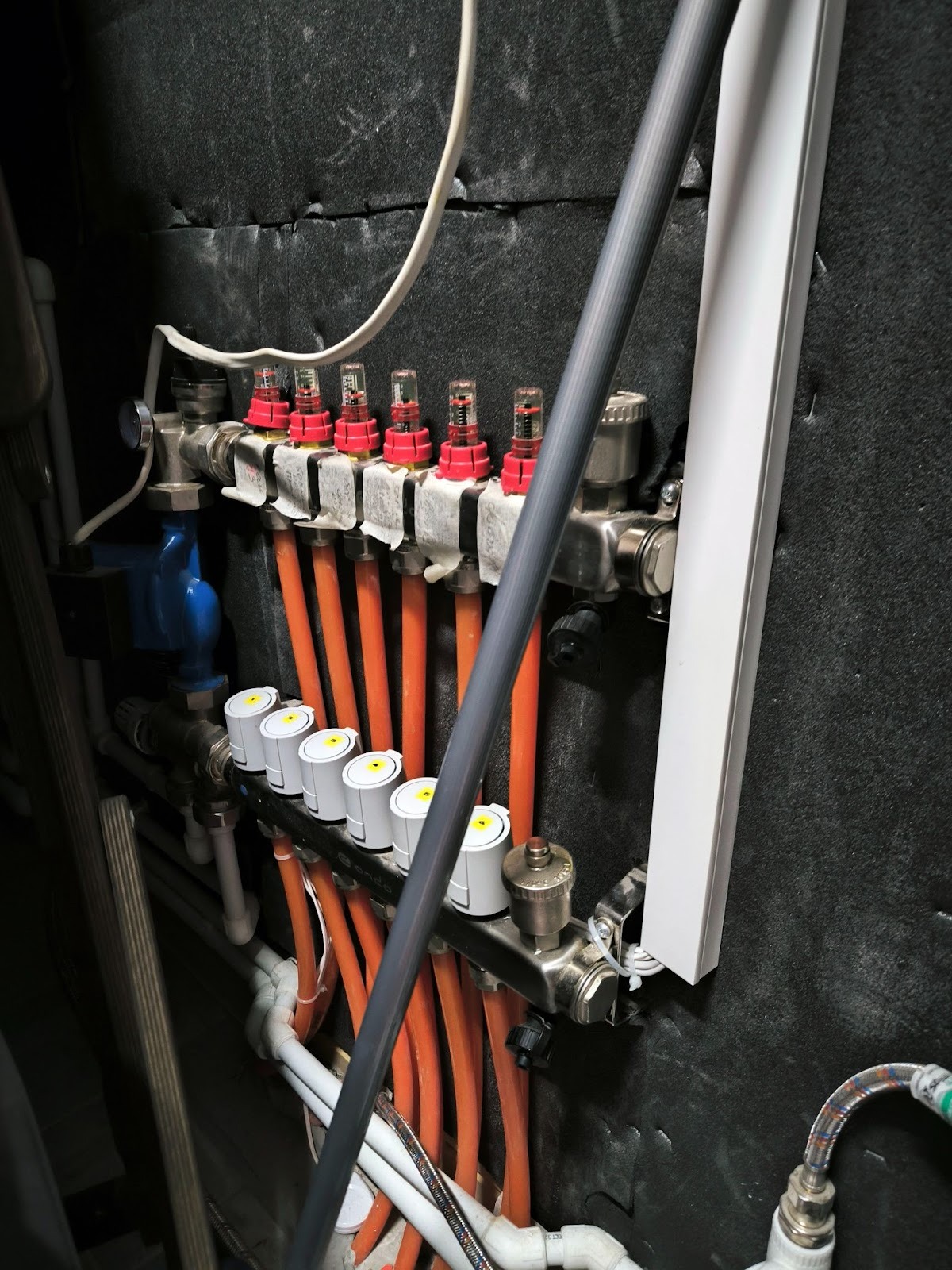

Home Assistant поддерживает заданную температуру, передавая команды релейному модулю WB-MR6C v.2 на открытие и закрытие термоэлектрических приводов контуров теплого пола. Циркуляционный насос теплого пола также включается через реле — при условии, что открыт хотя бы один контур. Гостям выдается доступ к Home Assistant с ограниченным функционалом. Через него они могут самостоятельно управлять уставками температуры системы отопления. По словам владельца, такой подход хорошо себя показал на практике — в том числе при размещении больших компаний гостей в новогодний период.

В доме установлены кондиционеры, которые не интегрированы в систему автоматизации. Гости управляют ими традиционным способом — с помощью штатных пультов.

Для нагрева горячей воды используется электрический бойлер. Его включение и отключение выполняется удаленно через модуль WB-MRWM2. К этому же модулю подключен насос скважины. Модуль измеряет потребление нагрузки, контролирует параметры электропитания и может отключать устройства при недопустимом напряжении, защищая оборудование. Также используется функция задержки повторного включения, что особенно важно для скважинного насоса.

Контроль параметров электросети на вводе в дом, а также измерение общего энергопотребления выполняет модуль WB-MAP3ET.

За отопление отвечает электрический котел, управление которым реализовано через сухой контакт. На подаче и обратке котла установлены датчики давления с выходом 4–20 мА, подключенные к модулю WB-MAI2-mini / CC v.3. При выходе значений давления или перепада давления за заданные пределы система отправляет владельцу push-уведомление.

Рядом с датчиками давления установлены датчики температуры, которые используются для информирования владельца о состоянии системы отопления.

Защита от протечек реализована на базе модуля WB-MWAC. В мокрых зонах установлены датчики протечки; при их срабатывании система автоматически отключает скважинный насос и отправляет владельцу уведомление.

В системе также реализован контроль наполнения септика. Датчик уровня подключен к модулю WB-MWAC. При достижении заданного уровня система отправляет владельцу push-уведомление о наполнении септика.

Дополнительные фото

Алиса для гостей

Для гостей основным интерфейсом умного дома стала Яндекс Алиса. Это осознанное решение: большинство арендаторов уже знакомы с голосовым управлением и воспринимают его как интуитивный и «магический» способ взаимодействия с домом. Алиса не заявлена как обязательная функция, а скорее выступает бонусом, однако на практике именно она производит на гостей самое сильное впечатление.

Чтобы избежать недопонимания, в доме размещена памятка с голосовыми командами, которые гарантированно работают.

Спойлер: голосовые команды, доступные гостям

Сценарии

• «Алиса, я дома» — включает свет, открывает шторы и включает музыку.

• «Алиса, я ухожу» — выключает свет в гостиной и закрывает шторы.

• «Алиса, вечеринка» — запускает сценарий с декоративным светом, музыкой и закрытыми шторами.

• «Алиса, релакс» — выключает основной свет, включает фоновую подсветку, закрывает шторы и включает джаз.

• «Алиса, стоп» — выключает все.

Музыка

• «Алиса, включи музыку» — можно уточнять жанр или не уточнять.

Освещение

• «Алиса, включи / выключи главный свет».

• «Алиса, включи / выключи свет над столом».

• «Алиса, включи / выключи свет над диваном».

• «Алиса, включи / выключи подсветку стен».

• «Алиса, включи / выключи подсветку потолка».

• «Алиса, включи / выключи диско-шар».

Шторы

• «Алиса, открой / закрой штору 1».

• «Алиса, открой / закрой штору 2».

• «Алиса, открой / закрой штору 3».

• «Алиса, открой / закрой штору 4».

• «Алиса, закрой штору на 25 / 50 / 75 процентов».

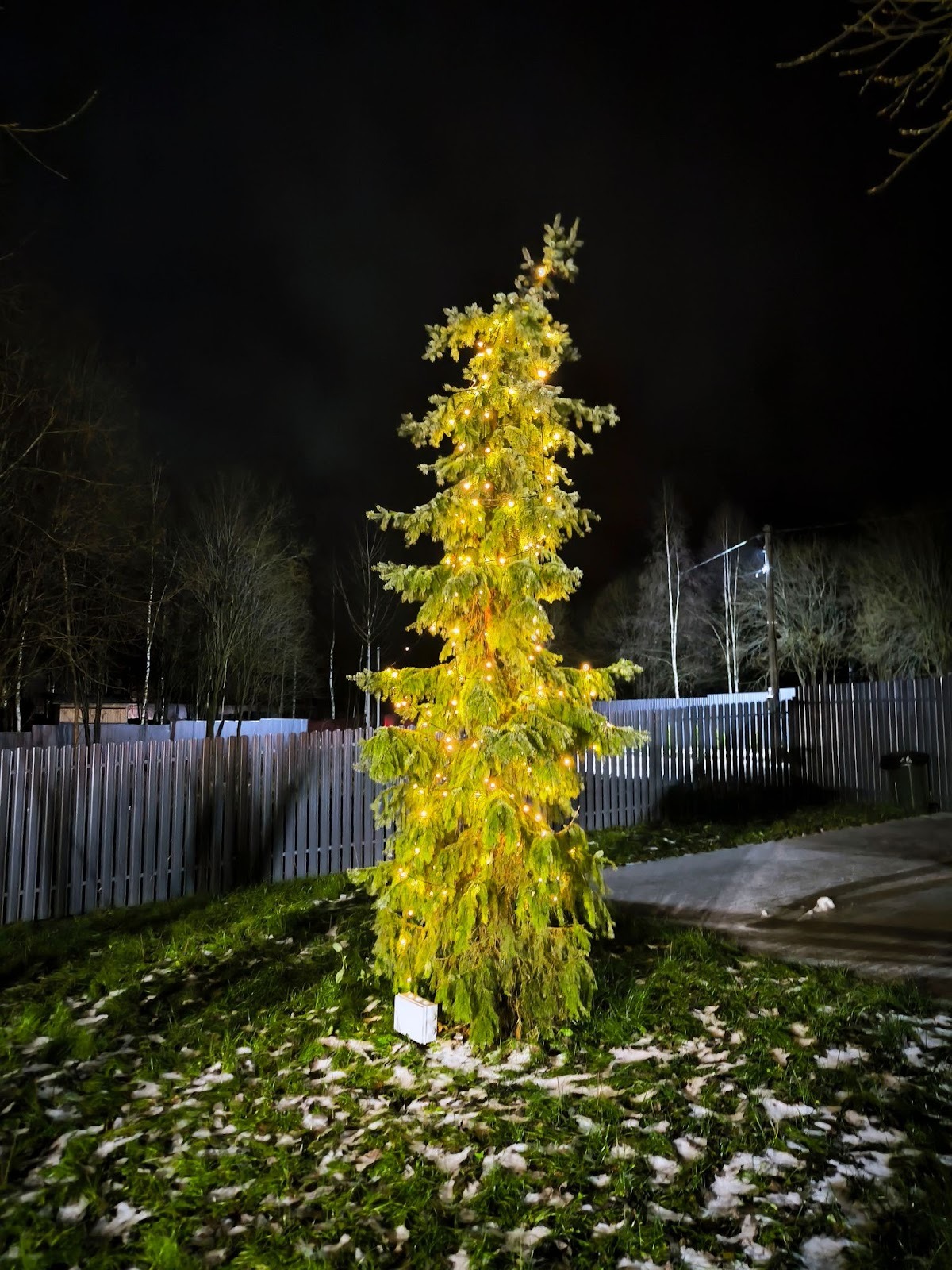

В новогодний период гости также могут управлять подсветкой елки и деревьев.

Мы отдельно поинтересовались у Павла, как гости воспринимают умный дом на практике. По его словам, реакция почти всегда положительная. Алиса быстро становится центральным элементом взаимодействия с домом: гости активно используют голосовое управление светом, шторами и сценариями, а у детей это вызывает особый интерес. Даже те, кто изначально относится к умному дому скептически, обычно начинают пользоваться им уже в первый день.

При этом автоматизация не становится источником проблем. Базовые функции дома остаются привычными и работают независимо от голосового управления: свет можно включить обычными выключателями, отопление работает автоматически, а сценарии не требуют от гостей понимания внутренней логики системы. За счет этого умный дом воспринимается как удобное дополнение к проживанию, а не как навязанная технология, и в целом повышает впечатление от проживания.

Заключение

В гостевом доме реализована гибридная система автоматизации, интегрированная уже после отделки. Контроллер Wiren Board управляет отоплением, защитой от протечек, шторами и наружным освещением, а также выполняет учет электроэнергии и контроль ее качества. Home Assistant используется как интерфейс, движок сценариев и средство уведомлений, а голосовое управление через Алису — как удобный фронтенд для гостей.

Для владельца такая архитектура обеспечивает удаленную диспетчеризацию инженерных систем и позволяет выявлять неисправности на раннем этапе. Дополнительно полезен контроль наличия электроэнергии и ее качества, что особенно важно для загородного дома.

Для гостей автоматизация выражается в интуитивно понятном голосовом управлении. Умный дом повышает общее впечатление от объекта, не становясь навязчивым элементом для гостей.
